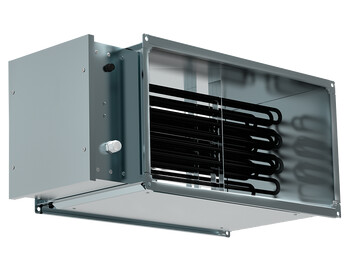

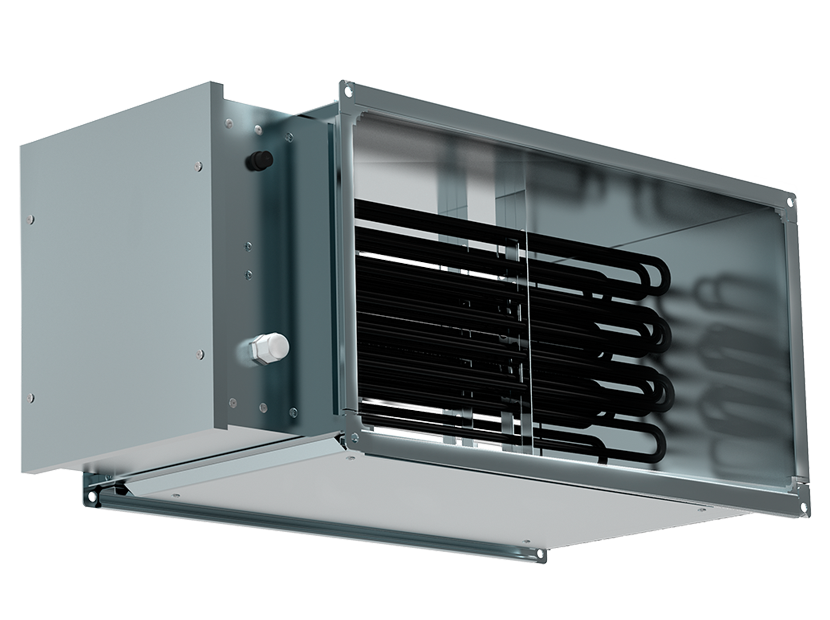

Электрический нагреватель EHR 500*300-15, для прямоугольных каналов предназначен для нагрева воздуха и используются в составе вентиляционных систем прямоугольного сечения 500х300 мм.

Конструкция

Корпус воздухонагревателя выполнен из оцинкованной листовой стали, а нагревательный элемент — из нержавеющей стали. Воздухонагреватель оснащен двухступенчатой защитой от перегрева. Воздухонагреватель не оснащен встроенным регулятором температуры воздуха, но может работать с внешним электронным регулятором температуры ТС.

Минимальный расход воздуха соответствует минимальной скорости потока 1,5 м/с. Канальный воздухонагреватель обеспечивает максимальную температуру воздуха на выходе +50 °С.

Преимущества

• Возможность установки в любом положении.
• Нагрев осуществляется ТЭНами, выполненными из высококачественной нержавеющей стали.
• Корпус нагревателей изготовлен из оцинкованной листовой стали.

Монтаж

Монтаж нагревателя осуществляется при помощи фланцевого соединения. Направление движения воздуха должно соответствовать стрелке на калорифере. Канальные нагреватели могут устанавливаться в любом положении, кроме положения электрощитом внизу (опасность затекания конденсата и замыкания электропроводки).Рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению. Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения нагревательные элементы.

Рекомендуемое расстояние между нагревателем и остальными элементами системы должно быть не менее было не менее диагонали калорифера, т. е. расстояния от угла до угла в его воздуховодной части.Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С. В случае применения регулятора оборотов вентилятора, необходимо обеспечить минимальный расход воздуха через нагреватель.

Технические характеристики EHR 500*300-15

Габаритные размеры

Пример монтажа электрического нагревателя для прямоугольных каналов
