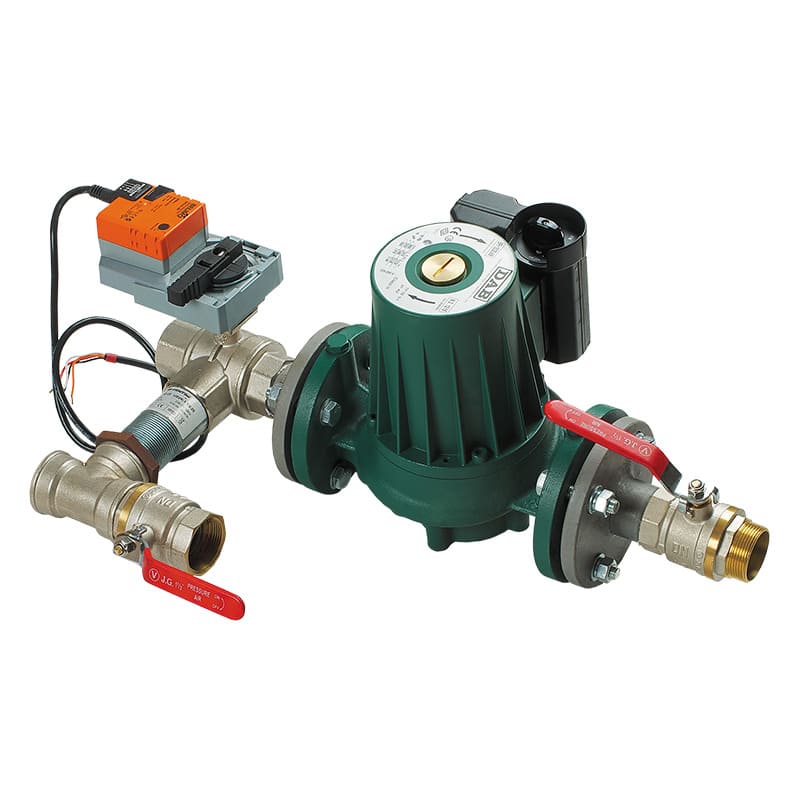

Смесительный узел Blauberg WMG 1 1/4-16 используется для обеспечения требуемого расхода и температуры теплоносителя в системе подачи теплоснабжения для подогрева приточного воздуха в системах вентиляции, оборудованных водяными нагревателями.

Совместим со всеми приточными и приточно-вытяжными установками Blauberg и водяными нагревателями для наборных систем.

Конструкция и описание работы

Циркуляционный насос обеспечивает непрерывный водяной поток требуемого объема, при этом температура воды, поступающей в теплообменник, регулируется смешением в циркуляционном кольце воды, поступающей из сети, с обратной водой, поступающей из теплообменника. Количество обратной воды, направляемой по перемычке, регулируется трехходовым клапаном с электроприводом, управляющее напряжение которого определяется заданной температурой приточного воздуха, выходящего из теплообменника.

Технические характеристики

Габаритные размеры

Схема подключения

Т1 - подающий трубопровод сети теплоснабжения

Т2 - обратный трубопровод

Р1 - манометр подающего трубопровода

Р2 - манометр обратного трубопровода

1 - смесительный узел

2 - водяной калорифер

3 - трехходовой клапан с электроприводом

4 - циркуляционный насос

5 - запорный вентиль

6 - подающий и обратный трубопроводы от сети подачи теплоснабжения к калориферу

7 - обратный клапан

8 - балансировочный вентиль

9 - фильтр грубой очистки
