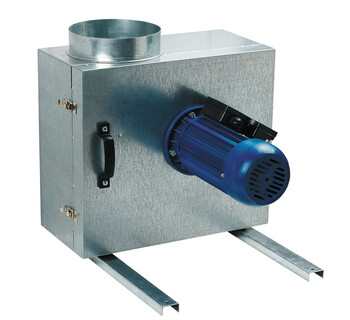

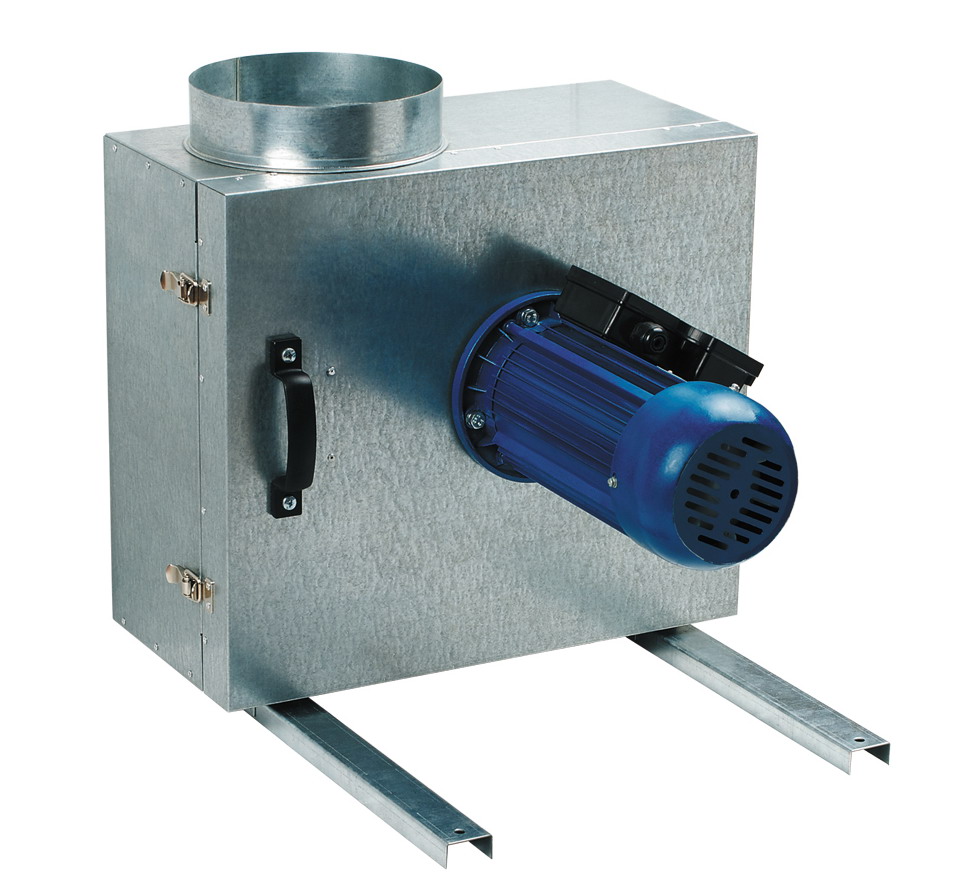

Кухонный вентилятор Вентс КСК 250 4Д разработан для удаления горячего воздуха, который содержит жир (температурой до 100°С) из вытяжных систем вентиляции кухонь ресторанов, столовых, кафе и других помещений общественного питания, хлебопекарен, кондитерских цехов и т.д. Номинальная производительность этой модели составляет 3500 м³/ч, вентилятор используется совместно с сеть воздуховодов сечением 250 мм. В этой модели установлен трехфазный двигатель.

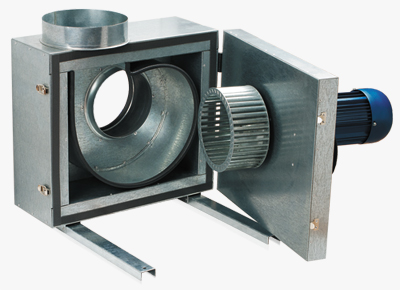

Откидывающийся на шар­нирах блок двигатель­-крыльчатка обеспечивает легкий доступ во внутреннее пространство вентилятора для быстрой и удобной чистки.

Технические характеристики

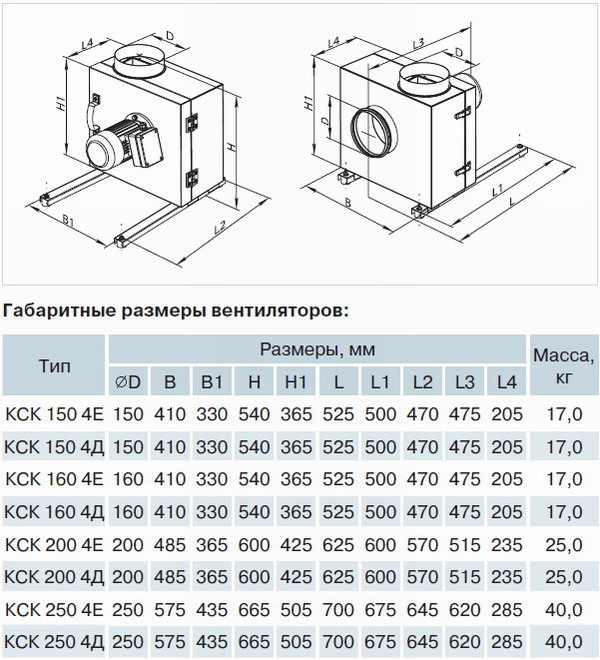

Габаритные размеры

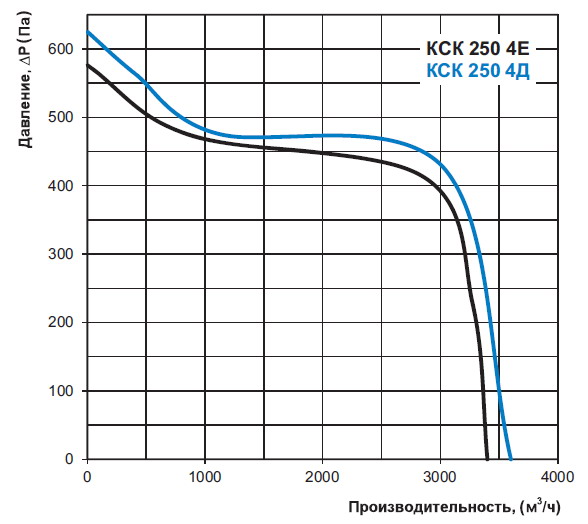

Диаграмма

Конструкция

Для изоляции от шума и потерь тепла корпус вентилятора Вентс КСК 250 4Д выполнен из оцинкованной стали с использование минеральной ваты толщиной 50 мм. Для удобства сервисного обслуживания и мойки вентилятора предусмотрено открывающийся на шарнирах блок двигатель-крыльчатка.

Для герметичного соединения с воздуховодами на фланцах вентилятора предусмотрено резиновое уплотнение. Монтажная рама выполнена с виброгасителями.

Двигатель

В вентиляторе используется однофазный (модель Е ) или трехфазный двигатель (модель Д) с короткозамкнутым ротором и стальная высокопроизводительная центробежная крыльчатка с вперед загнутыми лопатками. Двигатель не требует обслуживания и оснащён встроенными термоконтактами с вы­водами для подключения к внешнему устройству защиты от перегрева. Класс обмотки изоляции двигателя F. Тип защиты IP 54.

Регулировка скорости

Позволяется использовать плавную или ступенчатую регулировку производительности вентилятора. Для этого необходимо использовать частотный регулятор или автотрансформатор. Допускается к одному регулирующему устройству подключать несколько вентиляторов, при условии что общая потребляемая мощность и рабочий ток не будут превышать номинальные параметры регу­лятора. Устройства регулировки скорости в поставку не входят.

Монтаж

Кухонный вентилятор предназначен для соединения с круглыми воздуховодами. Крепление вентилятора на стену осуществляется при помощи кронштейнов. Подключение к электрической сети осуществляется с помощью клеммной коробки, установленной на электродвигателе. Длину электрического кабеля необходимо выбирать с запасом, с учетом откидывания блока двигатель крыльчатка. Перед и за вентилятором рекомендуется установить гибкие вставки. Во время установки вентилятора необходимо обеспечить прямой участок воздуховода длиной не менее одного диаметра воздуховода со стороны входа и не менее трех диаметров со стороны выхода воздуха.

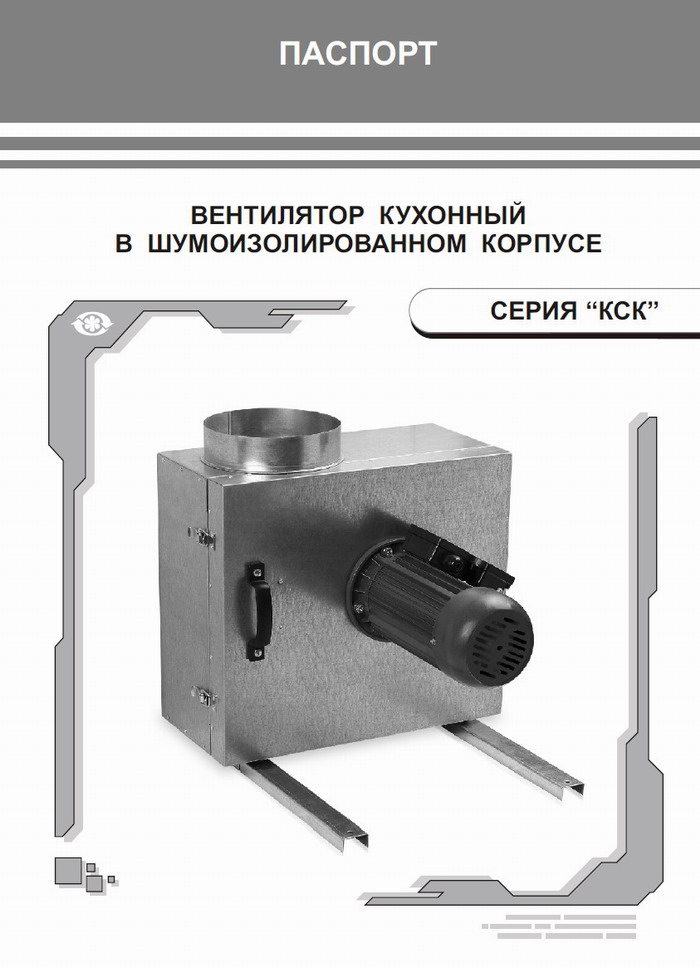

Документация

Гарантия

Производитель гарантирует нормальную работу вентилятора в течение 24 месяцев со дня продажи.
