Описание
Осевой вентилятор Вентс ОВ 4Е 630 с номинальной производительностью 11900 м3/ч способен перемещать воздух с температурой в диапазоне от -30°С до +60°С. Вентилятор может использоваться как для вытяжной вентиляции, так и для приточной вентиляции. Данная модель оборудована однофазным электродвигателем. Вентилятор устанавливается непосредственно в стену, для удобства монтажа оборудован квадратной настенной пластиной.
Технические характеристики
Параметр | Величина |
Напряжение, В |
230 |
Ток, А | 3.5 |
Частота тока, Гц | 50 |
Максимальная мощность, Вт |
750 |
Производительность, м3/ч |
11900 |
Скорость вращения, мин-1 |
1360 |
Уровень шума на расстоянии 3 м, дБ(А) |
75 |
Максимальная температура перемещаемого воздуха, С | -30...+60 |
Вес, кг | 20 |
Защита, класс |
IP24 |
Размер патрубка, мм |
630 |

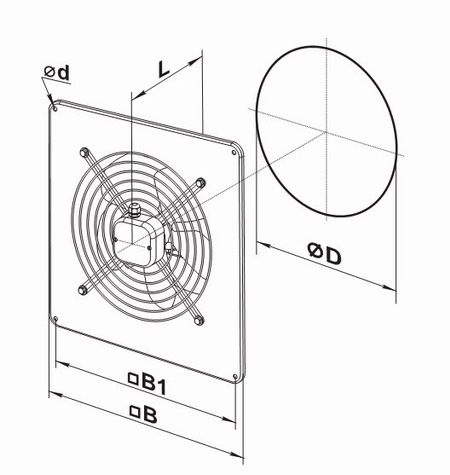

Габаритные размеры
Размеры | D | B | B1 | d | L |
мм | 650 | 800 | 710 | 11 | 295 |
Диаграмма
Конструкция
Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.
Двигатель
В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
К данной модели подходит плавный регулятор производительности РС-5,0-T (поставляется отдельно)
Монтаж
Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Как монтировать вентилятор
Вентилятор устанавливается на поверхность стены при помощи квадратной присоединительной пластины. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Если вентилятор будет использоваться с возможным попаданием воды внутрь, то необходимо предусмотреть установку над ним защитного козырька.
Пошаговая инструкция
Выполните отверстие в стене диаметром не менее 650 мм.
Приложите вентилятор, разметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха на вентиляторе (отмечено стрелкой на патрубке) совпадает с необходимым.

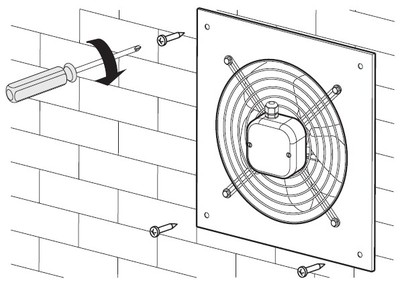

Прикрепите вентилятор к стене. Внутреннее пространство между патрубком и стеной, монтажной пластиной и стеной рекомендуется герметизировать с помощью герметика.

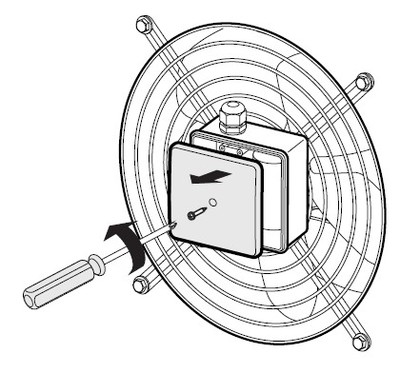

Снимите крышку на клеммной коробке.

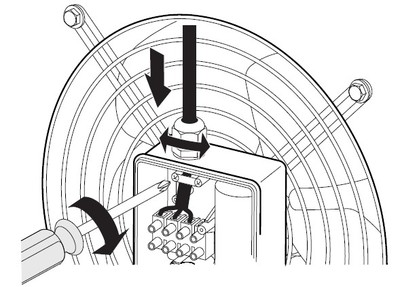

Произведите подключение вентилятора согласно схемы подключения, указанной в паспорте. Вентилятор необходимо заземлить.
Гарантия
Завод-изготовитель устанавливает гарантийный срок эксплуатации в течение 24 месяцев (2 года) с момента продажи вентилятора, при условии соблюдения пользователем правил монтажа, эксплуатации, хранения, транспортировки.
Пример использования вентилятора
Паспорт вентилятора
(откроется в новой вкладке, файл pdf)
