Описание
Осевой вентилятор Вентс ОВ 6Д 800 используется для вытяжной или приточной вентиляции помещений, при этом вентилятор устанавливается в проем наружной стены. Для удобства монтажа оборудован монтажной квадратной пластиной с размерами 970 х 970 мм. Может перемещать воздух с температурой в диапазоне от -30°С до +60°С и максимальной производительностью 25000 м3/ч. Используется трехфазный шестиполюсный двигатель. Монтаж вентилятора осуществляется в проем стены диаметром минимум 800 мм.
Технические характеристики
Параметр | Величина |
Напряжение, В |
400 |
Ток, А | 3,7 |
Частота тока, Гц | 50 |
Максимальная мощность, Вт |
1850 |
Производительность, м3/ч |
25000 |
Скорость вращения, мин-1 |
915 |
Уровень шума на расстоянии 3 м, дБ(А) |
67 |
Максимальная температура перемещаемого воздуха, С | -30...+60 |
Вес, кг | 44 |
Защита, класс |
IP24 |
Размер патрубка, мм |
800 |
Габаритные размеры
Размеры | D | B | B1 | d | L |
мм | 800 | 970 | 910 | 13 | 350 |
Диаграмма
Конструкция
Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.
Двигатель
В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка скорости может осуществляться с помощью ступенчатого трансформатора или частотного преобразователя (приобретаются отдельно).
Как монтировать вентилятор
Вентилятор устанавливается на поверхность стены при помощи квадратной присоединительной пластины. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Если вентилятор будет использоваться с возможным попаданием воды внутрь, то необходимо предусмотреть установку над ним защитного козырька.
Пошаговая инструкция

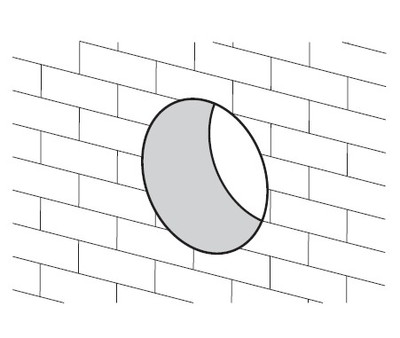

Выполните отверстие в стене диаметром не менее 800 мм.
Приложите вентилятор, разметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха на вентиляторе (отмечено стрелкой на патрубке) совпадает с необходимым.

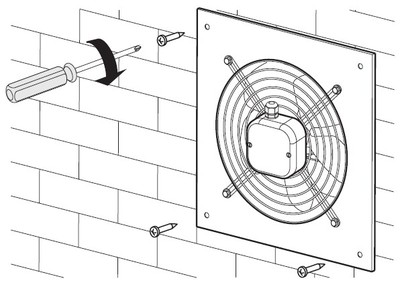

Прикрепите вентилятор к стене. Внутреннее пространство между патрубком и стеной, монтажной пластиной и стеной рекомендуется герметизировать с помощью герметика.

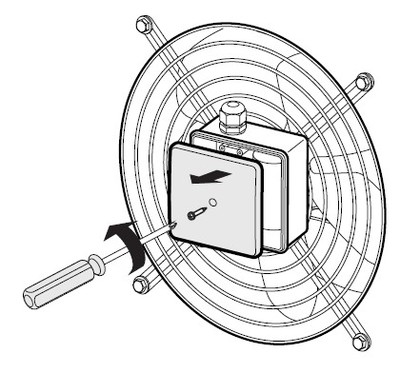

Снимите крышку на клеммной коробке.

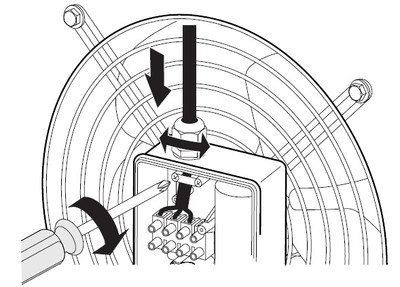

Произведите подключение вентилятора согласно схемы подключения, указанной в паспорте. Вентилятор необходимо заземлить.
Гарантия
Завод-изготовитель устанавливает гарантийный срок эксплуатации в течение 24 месяцев (2 года) с момента продажи вентилятора, при условии соблюдения пользователем правил монтажа, эксплуатации, хранения, транспортировки.
Пример использования вентилятора

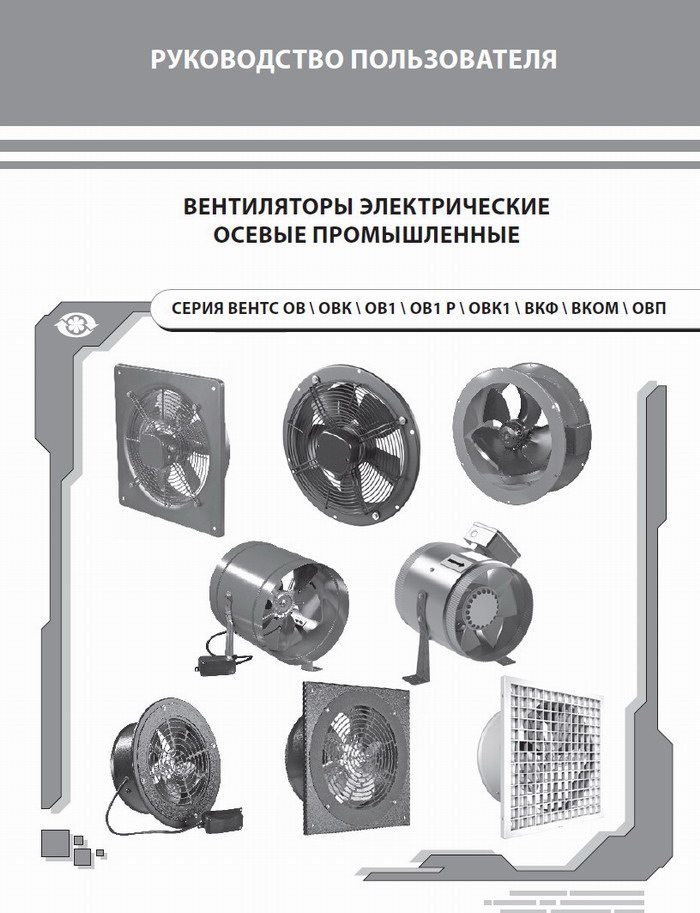

Паспорт вентилятора
