Описание
Вентилятор Вентс ВКМ 315 канального типа с производительностью 1400 м3/ч. Используется в системах приточной и вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +45°С. Корпус из стали с полимерным покрытием, класс защиты позволяет использовать вентилятор для наружного монтажа.
При необходимости возможна регулировка производительности вентилятора тиристорным регулятором скорости РС-1-300 (приобретается отдельно). Вентилятор монтируется с круглыми воздуховодами или другими элементами системы вентиляции сечением 315 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В |
230 |
| Ток, А | 0,77 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт |
171 |
| Производительность, м3/ч |
1400 |
| Скорость вращения, мин-1 |
2600 |
| Уровень шума на расстоянии 3 м, дБ(А) |
52 |
| Максимальная температура перемещаемого воздуха, С | -25....+45 |
| Вес, кг | 8,1 |
| Защита, класс |
IPХ4 |
| Размер патрубка, мм |
315 |

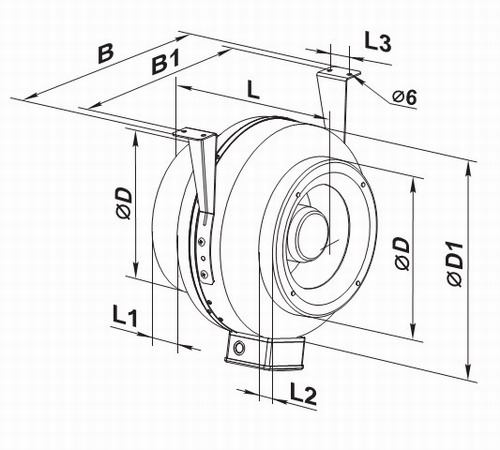

Габаритные размеры
| Размеры | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 314 | 414 | 404 | 454 | 260 | 25 | 40 | 40 |

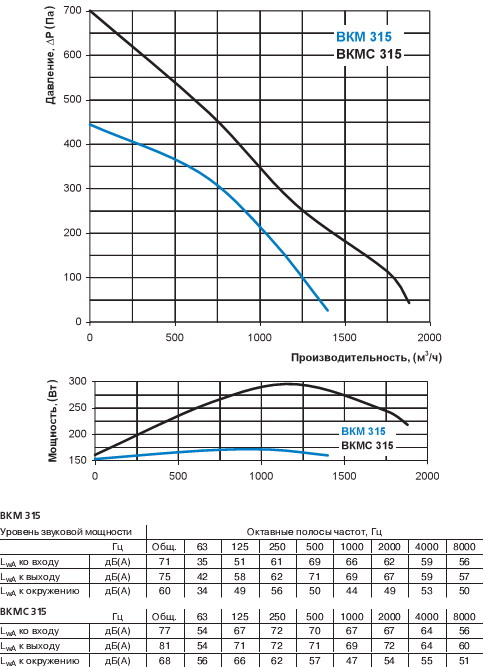

Диаграмма
Конструкция
Корпус вентилятора Вентс ВКМ 315 изготовлен из стали с полимерным покрытием.
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКМС).
Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума, при сборке, каждая турбина проходит динамическую балансировку. Класс защиты двигателя IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка и осуществляться с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться сразу по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
К этой модели вентилятора подходит регулятор скорости (поставляется отдельно) РС-1-300
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

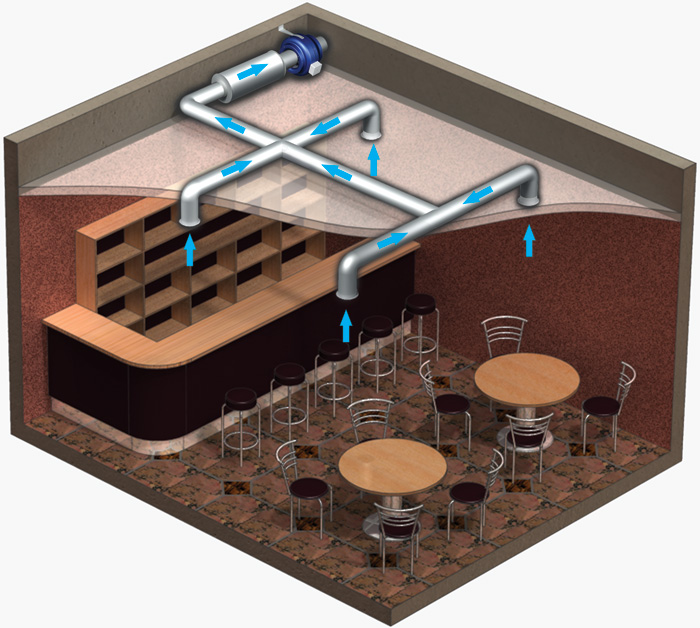

Пример монтажа
Документация

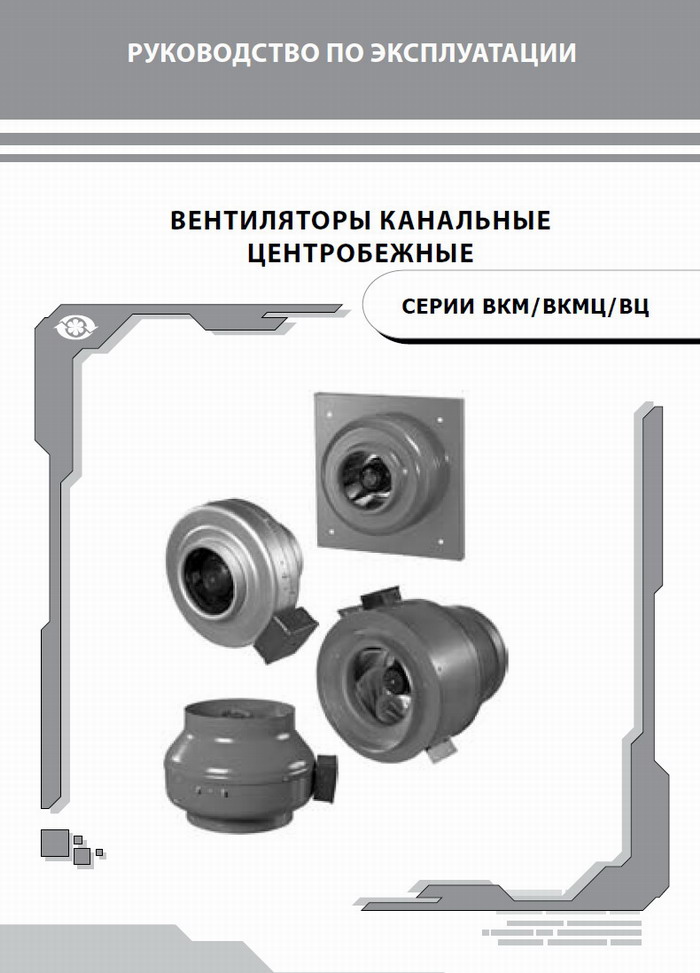

Паспорт вентилятора Вентс ВКМ
Особенности
Бренд:
Vents
