Описание
Вентилятор Вентс ВКМц 150 однофазный с производительностью 455 м3/ч. Используется в системах приточной и вытяжной вентиляции для перемещения воздуха по воздуховодам с температурой в диапазоне от -25°С до +55°С. Корпус вентилятора выполнен из оцинкованной стали, вентилятор можно использовать для наружного монтажа.
В вентиляторе используются однофазный двигатель на подшипниках. При необходимости можно регулировать производительность вентилятора регулятором скорости РС-1-300, который приобретается отдельно.
Технические характеристики
Параметр | Величина |
Напряжение, В |
230 |
Ток, А | 0,33 |
Частота тока, Гц | 50 |
Максимальная мощность, Вт |
75 |
Производительность, м3/ч |
455 |
Скорость вращения, мин-1 |
2770 |
Уровень шума на расстоянии 3 м, дБ(А) |
46 |
Максимальная температура перемещаемого воздуха, С | -25....+55 |
Вес, кг | 3,8 |
Защита, класс |
IPХ4 |
Размер патрубка, мм |
150 |
Габаритные размеры
Размеры | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
мм | 148 | 334 | 278 | 294 | 200 | 25 | 23 | 30 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из оцинкованной стали. Для более удобного подключения и использования вентилятор может оснащаться шнуром питания со штекером (ВКМц…Р).
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников
качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-300
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется при помощи крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

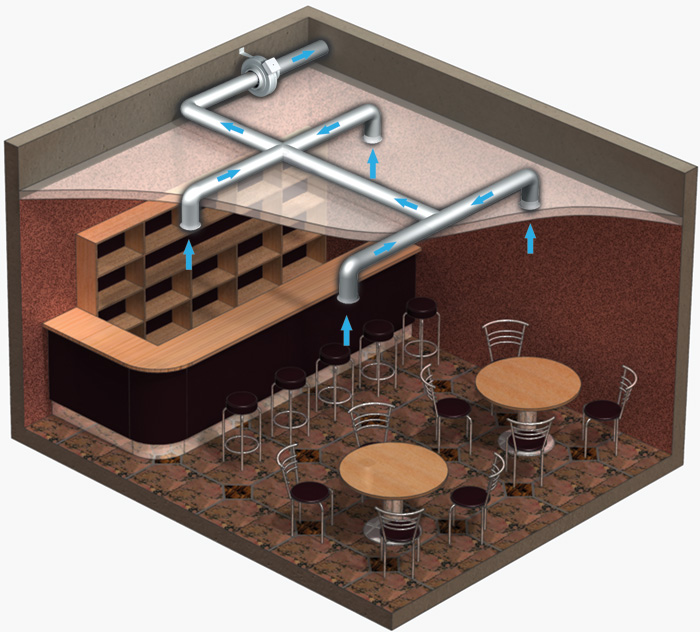

Пример монтажа вентилятора
Документация
Паспорт вентилятора
в формате pdf, откроется в новой вкладке
Сертификат Соответствия Таможенный Союз
откроется в новой вкладке, формат pdf
Особенности
Принадлежности к товару
Отзывы
Сообщения не найдены
