Вентилятор Вентс ВКМС 200 канального типа с производительностью 1100 м³/ч. Используется в системах приточной и вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +45°С. Корпус из стали с полимерным покрытием, класс защиты позволяет использовать вентилятор для наружного монтажа.

При необходимости возможна регулировка производительности вентилятора тиристорным регулятором скорости РС-1-300 (приобретается отдельно). Вентилятор монтируется с круглыми воздуховодами или другими элементами системы вентиляции сечением 200 мм.

Технические характеристики

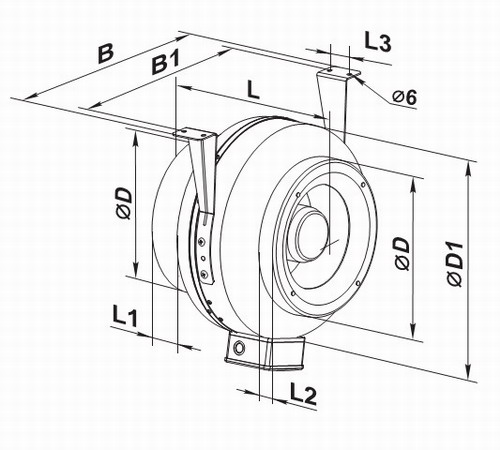

Габаритные размеры

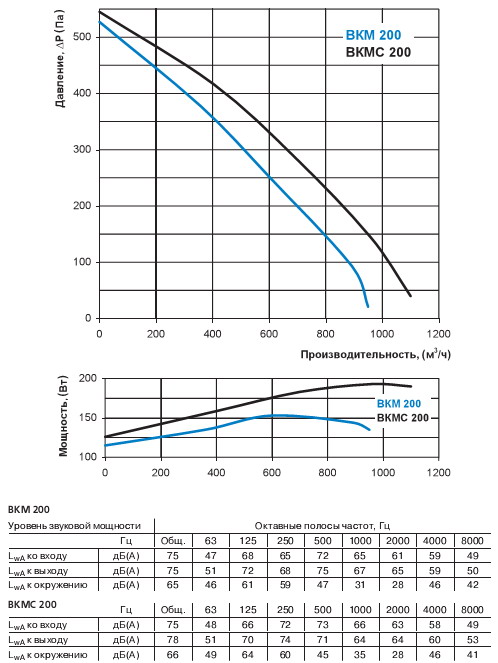

Диаграмма

Конструкция

Корпус вентилятора Вентс ВКМС 200 изготовлен из стали с полимерным покрытием.

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКМС).

Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума, при сборке, каждая турбина проходит динамическую балансировку. Класс защиты двигателя IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка и осуществляться с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться сразу по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

К этой модели вентилятора подходит регулятор скорости (поставляется отдельно) РС-1-300

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Пример монтажа

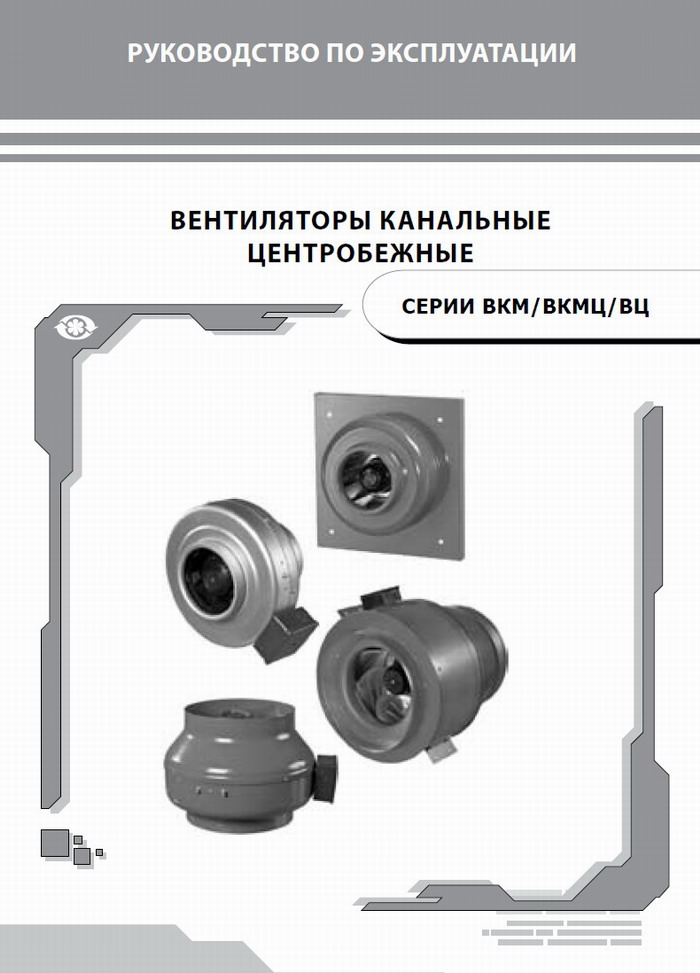

Документация

Паспорт вентилятора Вентс ВКМ
