Описание
Вентилятор Вентс ВКПФИ 4Д 700х400 канального типа с номинальной производительностью 6450 м3/ч. Способен перемещать воздух с температурой в диапазоне от -25°С до +40°С в системах приточной или вытяжной вентиляции. Корпус вентилятора шумоизолирован минеральной ватой толщиной 50 мм для уменьшения уровня шума и потерь тепла при работе.
Вентиляторы рассчитаны на продолжительную работу без отключения
от электросети. При необходимости можно регулировать производительность вентилятора тиристорными регуляторами, трансформаторами или частотными преобразователями (регуляторы поставляются отдельно). В данной моделе используется
трехфазный электродвигатель.
Технические характеристики
Параметр | Величина |
Напряжение, В |
400 |
Ток, А | 6 |
Частота тока, Гц | 50 |
Максимальная мощность, Вт |
3630 |
Производительность, м3/ч |
6450 |
Скорость вращения, мин-1 |
1320 |
Уровень шума на расстоянии 3 м, дБ(А) |
56 |
Максимальная температура перемещаемого воздуха, С |
-25...+40 |
Вес, кг | 103 |
Защита, класс |
IPХ4 |
Размер патрубка, мм |
700х400 |
Количество полюсов | 4 |
Габаритные размеры
Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
мм | 700 | 720 | 740 | 800 | 400 | 420 | 440 | 620 | 880 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКПФИ 4Д 700х400 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Монтаж
Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа

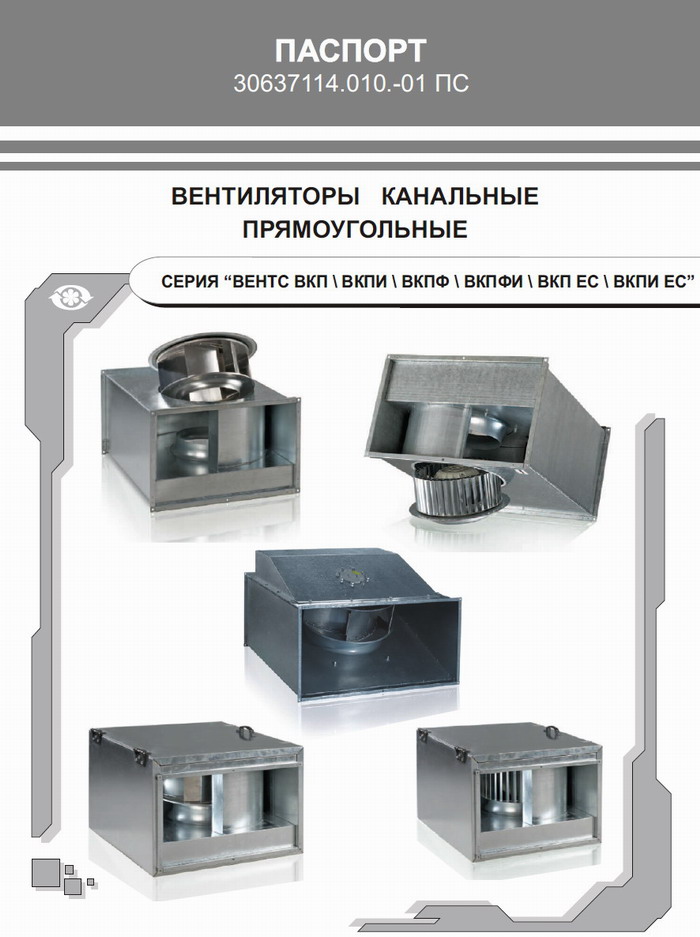

Документация
Особенности
