Описание
Вентилятор Вентс ВКПФИ 4Е 600х300 канального типа с номинальной производительностью 2950 м3/ч. Способен перемещать воздух с температурой в диапазоне от -25°С до +50°С в системах приточной или вытяжной вентиляции. Корпус вентилятора шумоизолирован минеральной ватой толщиной 50 мм для уменьшения уровня шума и потерь тепла при работе.
Вентиляторы рассчитаны на продолжительную работу без отключения
от электросети. При необходимости можно регулировать производительность вентилятора тиристорными регуляторами, трансформаторами или частотными преобразователями (регуляторы поставляются отдельно). В данной моделе используется
однофазный электродвигатель.
Технические характеристики
Параметр | Величина |
Напряжение, В |
230 |
Ток, А | 6.45 |
Частота тока, Гц | 50 |
Максимальная мощность, Вт |
1240 |
Производительность, м3/ч |
2950 |
Скорость вращения, мин-1 |
1210 |
Уровень шума на расстоянии 3 м, дБ(А) |
51 |
Максимальная температура перемещаемого воздуха, С |
-25...+50 |
Вес, кг | 56 |
Защита, класс |
IPХ4 |
Размер патрубка, мм |
600х300 |
Количество полюсов | 4 |
Габаритные размеры
Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
мм | 600 | 620 | 640 | 670 | 300 | 320 | 340 | 480 | 680 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКПФИ 4Е 600х300 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Монтаж
Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа

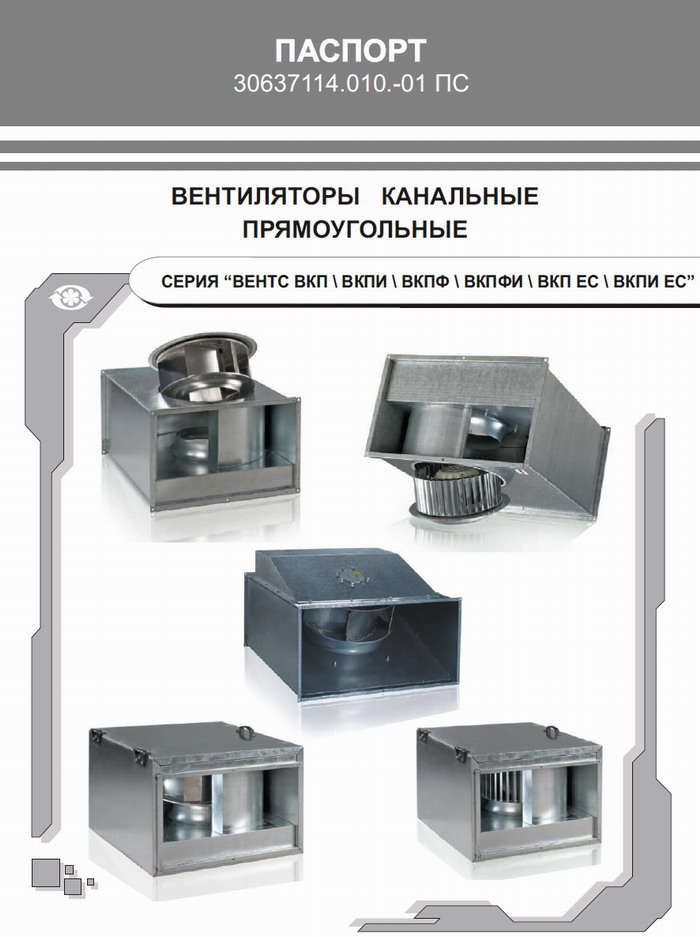

Документация
