Описание

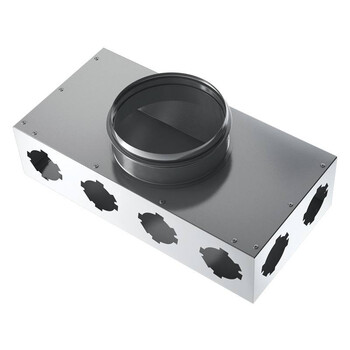

Коллектор Blauberg BlauFast SR 160/63x8 01 используется для подключения восьми воздуховодов ∅ 63 мм к выходу от вентилятора или вентиляционной установки ∅ 160 мм.
Круглые каналы подсоединяются с помощью фланцев (поставляются отдельно). Фланец ∅ 159, к которому подсоединяется вентилятор, оборудован резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием.

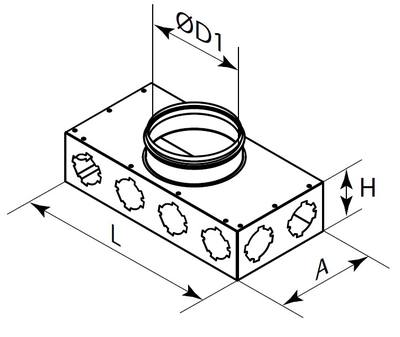

Размеры
| D | L | A | H | |
| Размеры, мм | 159 | 400 | 200 | 100 |
Потери давления и расход воздуха
| Расход, м3/ч | К-во каналов | Приток, потери, Па | Вытяжка, потери, Па |
| 25 | 1 | 2,6 | 1,6 |
| 50 | 2 | 3,0 | 1,9 |
| 75 | 3 | 3,5 | 2,4 |
| 100 | 4 | 4,3 | 3,2 |
| 125 | 5 | 5,4 | 4,1 |
| 150 | 6 | 6,6 | 5,3 |
| 175 | 7 | 8,1 | 6,6 |
| 200 | 8 | 9,9 | 8,2 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к таким фланцем с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их перекрывают заглушками с уплотнителем (приобретаются отдельно).

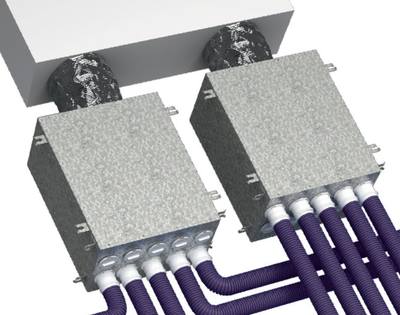

Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.

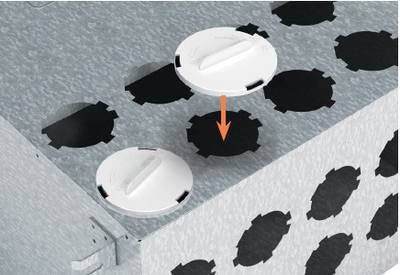

Те отверстия, которые не будут использоваться закрываются заглушками серии RSP.
