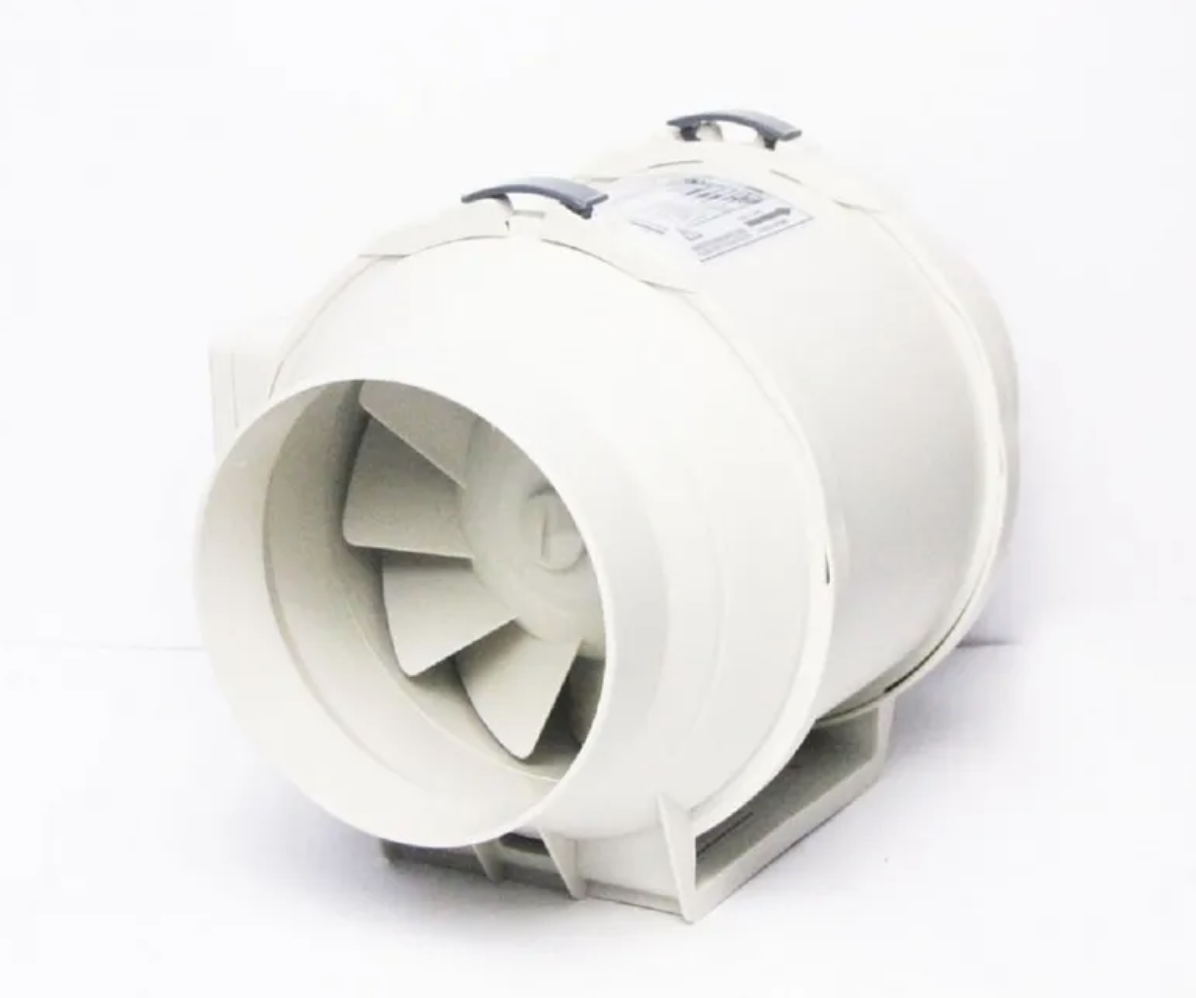

Вентилятор канальный BAHCIVAN BMFX 125 – это компактный вентилятор, который может перемещать воздух с максимальной производительностью 284 м3/ч и температурой внутри помещения до 60С. Вентилятор можно использовать в составе вытяжной или приточной вентиляции без использования специальных приспособлений для установки на улице.

Канальный осевой вентилятор разработан специально для работы с каналами большой протяженности и для использования в условиях повышенных требований к низкому уровню шума в помещениях, где они устанавливаются. Возможен как вертикальный, так и горизонтальный монтаж, в вентиляционные каналы.

Конструкция данной серии, позволяет с легкостью осуществлять обслуживание рабочего колеса, которое можно снять и установить обратно при уже установленном вентиляторе в системе вентиляции.

Данный вентилятор чаще всего используют для вентиляции в ванных комнатах, санузлах, кухнях, общественных и жилых помещениях.

Подробные технические характеристики BMFX 125:

Коробка клеммная изготовлена из ПВХ-пластика. Она обеспечивает защиту IP 55.

Габаритные и установочные размеры размеры

​

Модель BMFX 125:

• X = 188 мм.
• А = 258 мм.
• B =176 мм.
• C = 115 мм.
• D = 123 мм.
• E = 100 мм.
• F = 90 мм.
• G = 80 мм.
• H = 60 мм.
• N = 5,5 мм.

График работы BAHCIVAN BMFX 125

Регулировка скорости

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей BSC. При необходимости плавной или ступенчатой регулировки скорости, можно применять тиристорный или ступенчатый регулятор. Регуляторы приобретаются отдельно.

Пример монтажа вентилятора BAHCIVAN BMFX

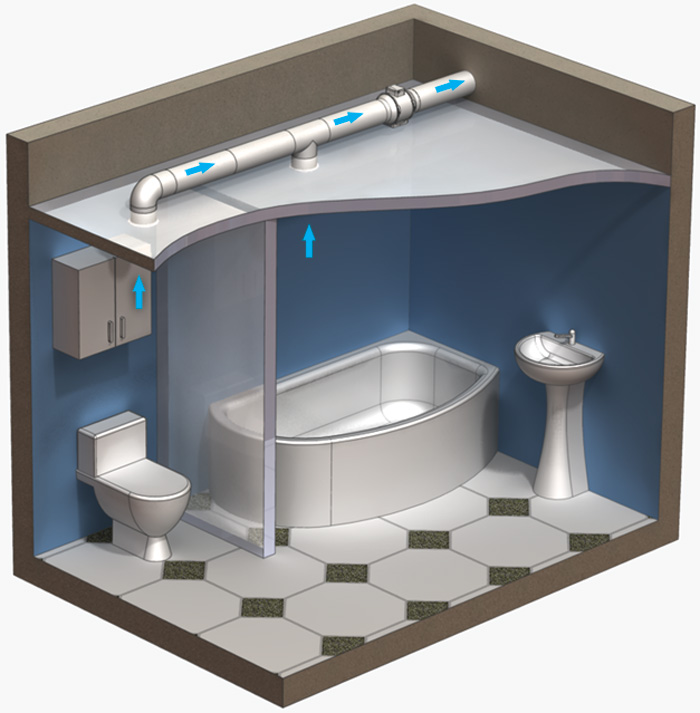

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

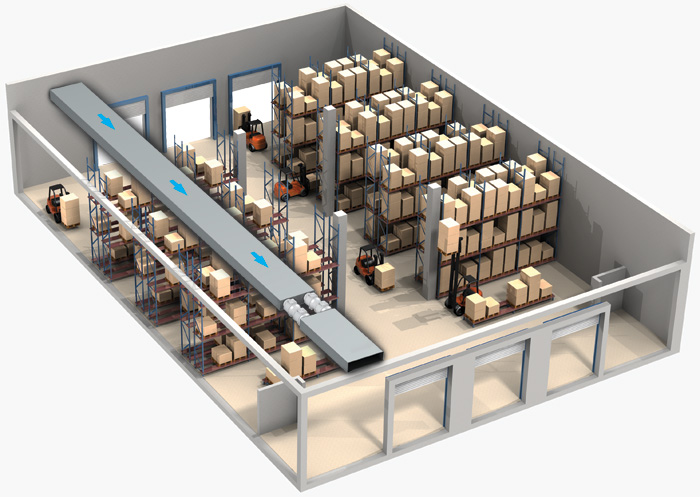

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения
